稀土回转窑介绍
此视频为河南304AM永利集团重工3x60m,日产200吨石灰回转窑生产线案例现场，由于视频涉及公司机密，需要获得更多视频资料请304AM永利集团在线客服，或者拨打业务电话：0371-67846980.
稀土是我国具有价值的战略资源之一，在化工、石油、纺织、玻璃、陶瓷等诸多工业领域均有广泛应用，尤其是在科技行业中，其更是发挥着不可替代的作用。经探测发现，稀土矿分布于中国、印度、美国等国家，其中我国的包头地区分布量非常大，占全国的83%左右。为了综合利用稀土矿，实现其更高经济价值，需对其进行科学的选矿处理，其生产线必不可少的设备便是稀土回转窑，其针对性强、煅烧效果佳，且具有高效低碳、安全可靠、灵活方便等使用效果，颇受用户的喜爱和青睐

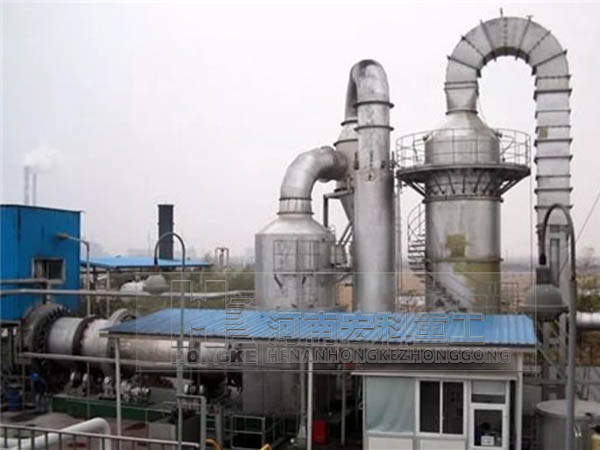

稀土冶炼设备回转窑图片
稀土氧化焙烧回转窑工作原理
稀土回转窑内的物料是自上而下运动的，它包括由于物料在煅烧过程中的体积收缩而引起上层物料的运动和由于下部物料的卸出而引起全窑物料的运动。如果稀土回转窑具有合适的扩大口，收缩对物料下降的影响是很小的。因此，窑内物料的运动速度主要决定于熟料卸出量，即稀土回转窑产量。但是物料的运动速度必须与物料的煅烧速度相适应，而煅烧速度又于煅烧温度、气体速度、传热情况、物料粒度大小、燃烧粒度大小等因素有关。物料在稀土回转窑内的运动速度随情况不同而变化，其运动速度与排风、窑速、窑内阻力、物料物理性质、窑径和窑内热交换装置等都有关系。
稀土回转窑性能优势
1、稀土回转窑采用液压挡轮，设备的滑动轴承采用大间隙不刮瓦轴承。
2、窑体采用优质镇静碳素钢或合金钢板卷制并自动焊接。
3、稀土回转窑的轮带、托轮、开式齿轮采用合金铸钢。
4、稀土回转窑的传动装置采用硬齿面减速器，弹性膜片联轴器，直流电机拖动。
稀土回转窑技术参数
| 产品规格 （m） |
窑体尺寸 | 电机功率 （kw） |
总重量 （t） |
备注 | ||||
|---|---|---|---|---|---|---|---|---|
| 直径（m） | 长度（m） | 斜度（%） | 产量（t/d） | 转速（r/min） | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窑外分解窑 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
| Φ3.0×45 | 3.0 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
| Φ3.0×60 | 3.0 | 60 | 4 | 800 | 0.3-2 | 100 | 310 | ---- |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余热发电窑 |
| Φ4.0×56 | 4.0 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 预热分解窑 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热分解窑 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热分解窑 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热分解窑 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热分解窑 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热分解窑 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热分解窑 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热分解窑 |
